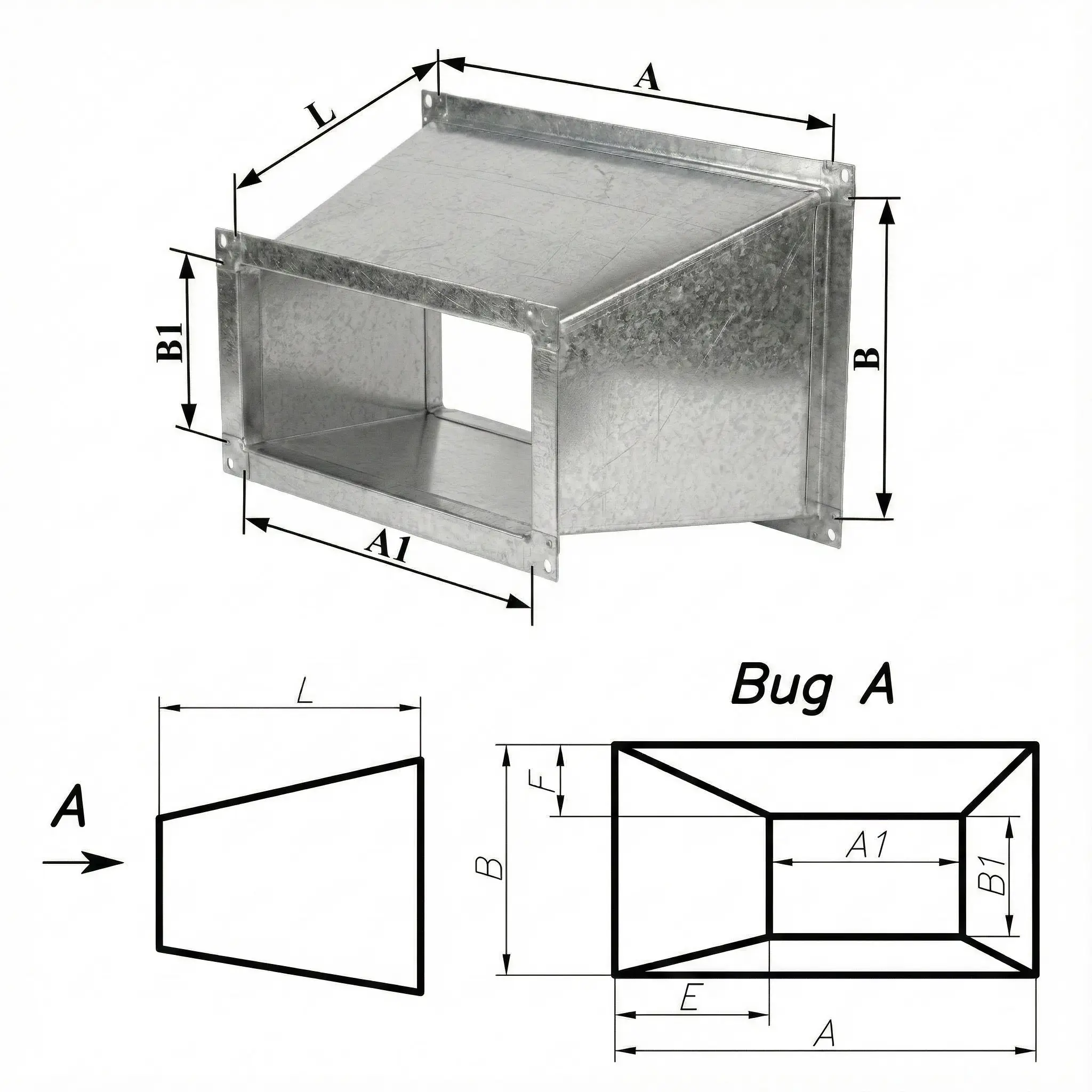

Переход прямоугольное сечение на прямоугольное сечение (с нестандартным смещением, тип 6)

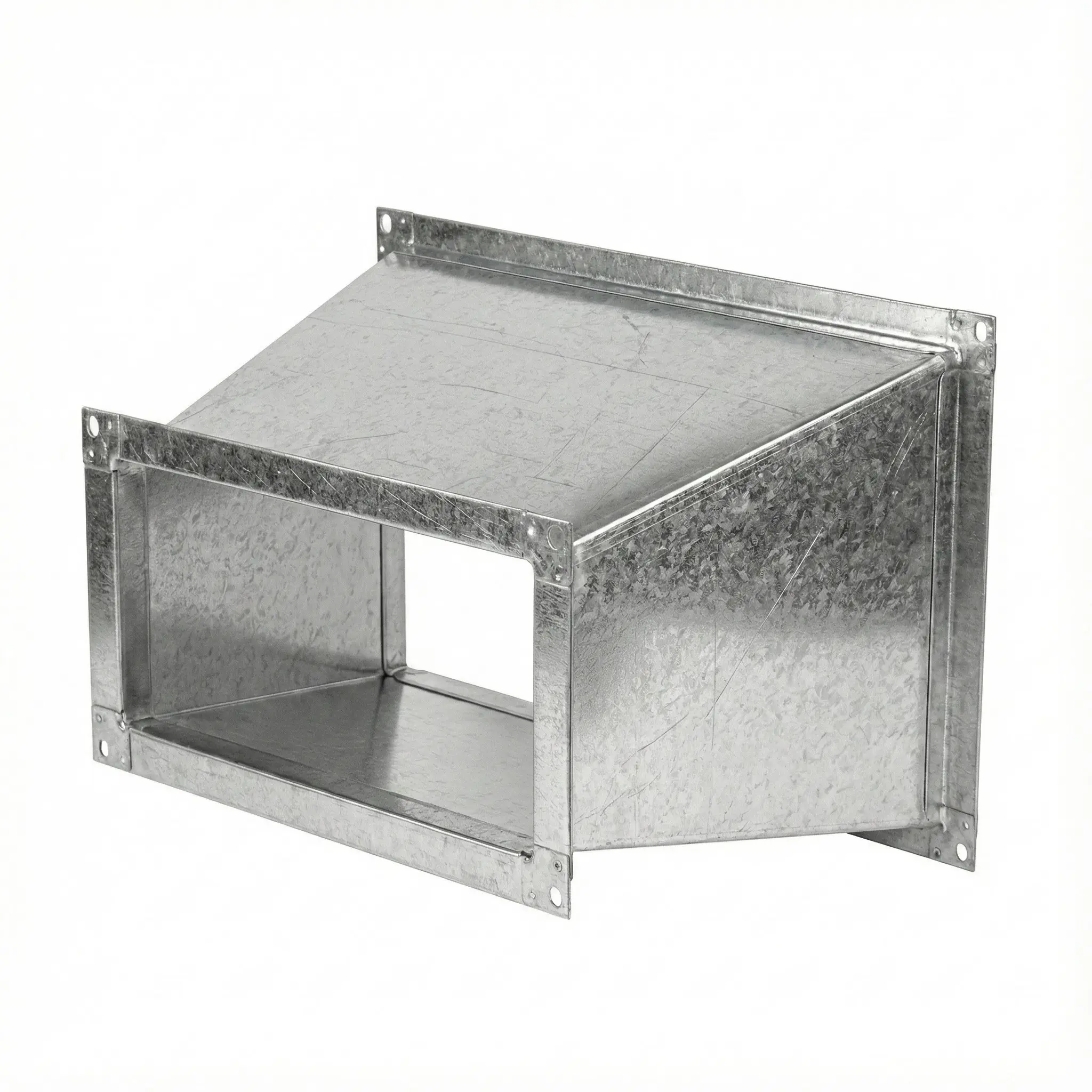

Прямоугольный оцинкованный переход с фланцами, нестандартное смещение
Переход прямоугольного сечения применяется для соединения воздуховодов различного размера в системах вентиляции и кондиционирования. Изделие обеспечивает герметичную стыковку участков сети без утечек воздуха и сохраняет проектную конфигурацию трассы.
Исполнение «тип 6» предусматривает нестандартное смещение входного и выходного сечений по индивидуально заданным параметрам. Такое решение используется при сложной трассировке, обходе строительных конструкций, инженерных коммуникаций или при необходимости точного совмещения с оборудованием.
Переход изготавливается из оцинкованной стали по ГОСТ 14918-2020. Толщина металла подбирается в зависимости от размеров сечений и требований проекта и может составлять 0,5; 0,7; 0,9 или 1,0 мм.
Длина перехода рассчитывается автоматически с учетом рекомендуемых нормативных параметров, что позволяет обеспечить допустимые углы расширения или сужения и снизить аэродинамическое сопротивление системы.
На торцах устанавливаются фланцы с применением монтажной шины №20 или №30 в зависимости от периметра сечения. Завод «ВентСистемс» использует усиленную шину толщиной 0,7 мм, обеспечивающую жесткость соединения и стабильную геометрию узла.
Гарантируется соблюдение фактической толщины металла без применения минусовых допусков.
