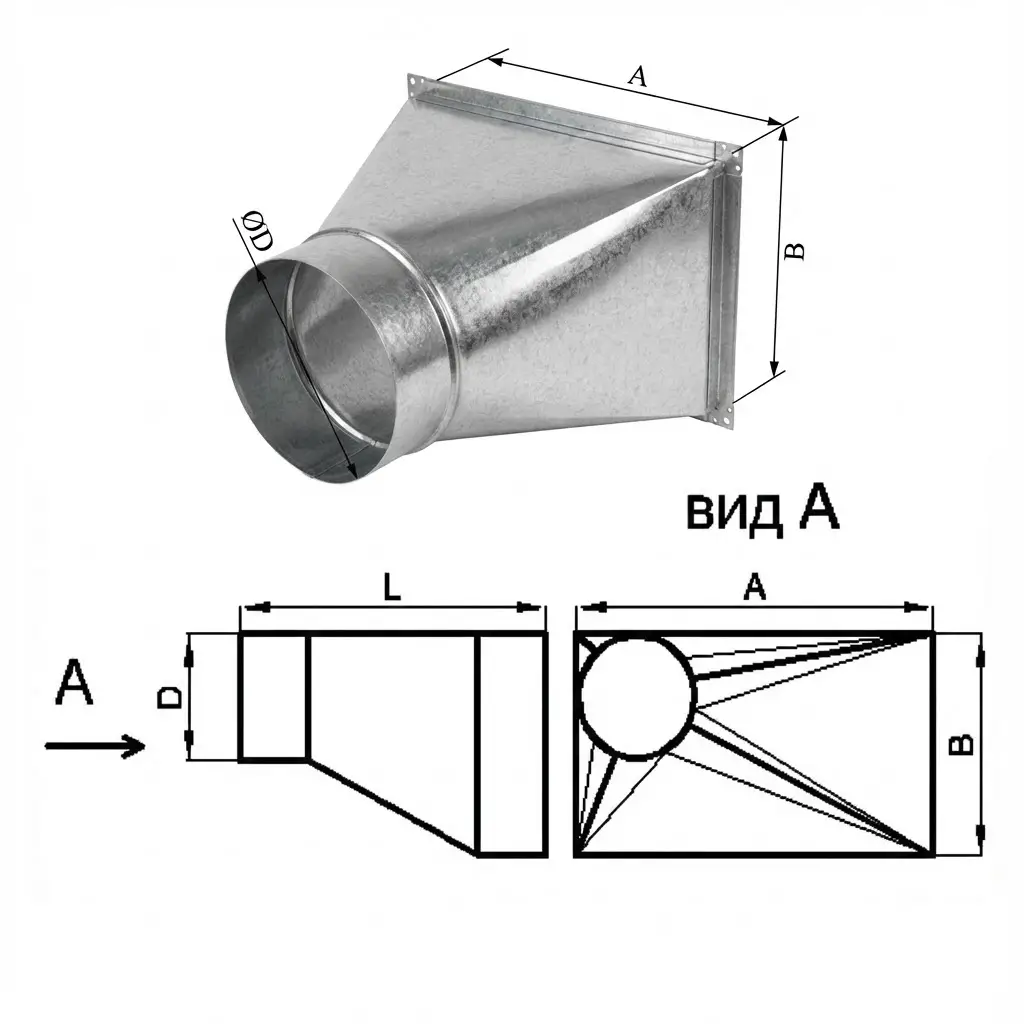

Переход прямоугольное сечение на круглое сечение (угловой левый, тип 3)

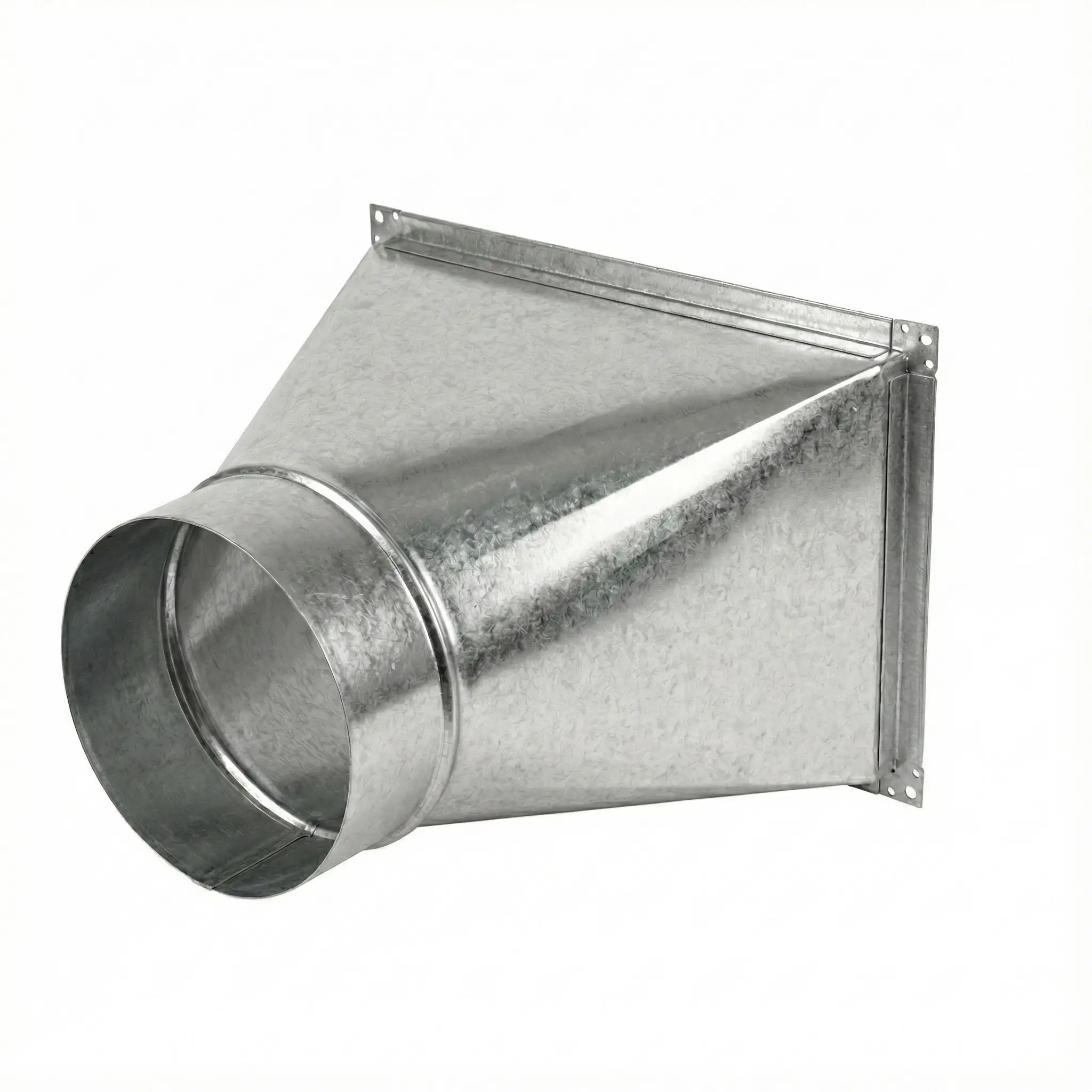

Оцинкованный переход прямоугольное на круглое с фланцами, угловой левый
Переход прямоугольное сечение на круглое применяется для соединения участков вентиляционной сети различной формы. Изделие обеспечивает герметичную стыковку прямоугольного воздуховода с круглым каналом без утечек воздуха и с сохранением проектной конфигурации трассы.

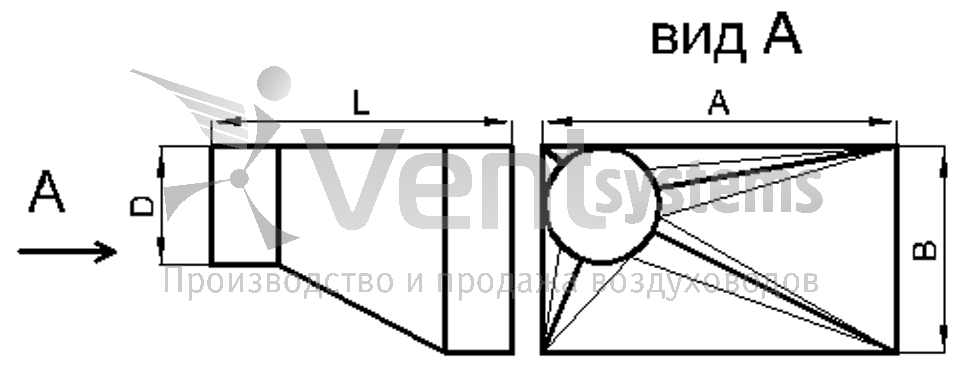

Исполнение «угловой левый, тип 3» предусматривает смещение круглого патрубка влево относительно оси прямоугольного корпуса. Такое решение используется при необходимости привязки к строительным конструкциям, оборудованию или при ограниченном монтажном пространстве.
Переход изготавливается из оцинкованной стали по ГОСТ 14918-2020. Толщина металла подбирается в зависимости от размеров прямоугольного и круглого сечений и требований проекта и может составлять 0,5; 0,7; 0,9 или 1,0 мм.
Длина перехода рассчитывается автоматически с учетом нормативных рекомендаций, что позволяет обеспечить допустимый угол изменения формы канала и снижение аэродинамических потерь.
Со стороны прямоугольного сечения устанавливается фланец с применением монтажной шины №20 или №30 в зависимости от периметра. Завод «ВентСистемс» использует усиленную шину толщиной 0,7 мм, обеспечивающую жесткость соединения и стабильную геометрию узла.
Гарантируется соблюдение фактической толщины металла без применения минусовых допусков.
