Переход прямоугольное сечение на круглое сечение (центральный, тип 1)

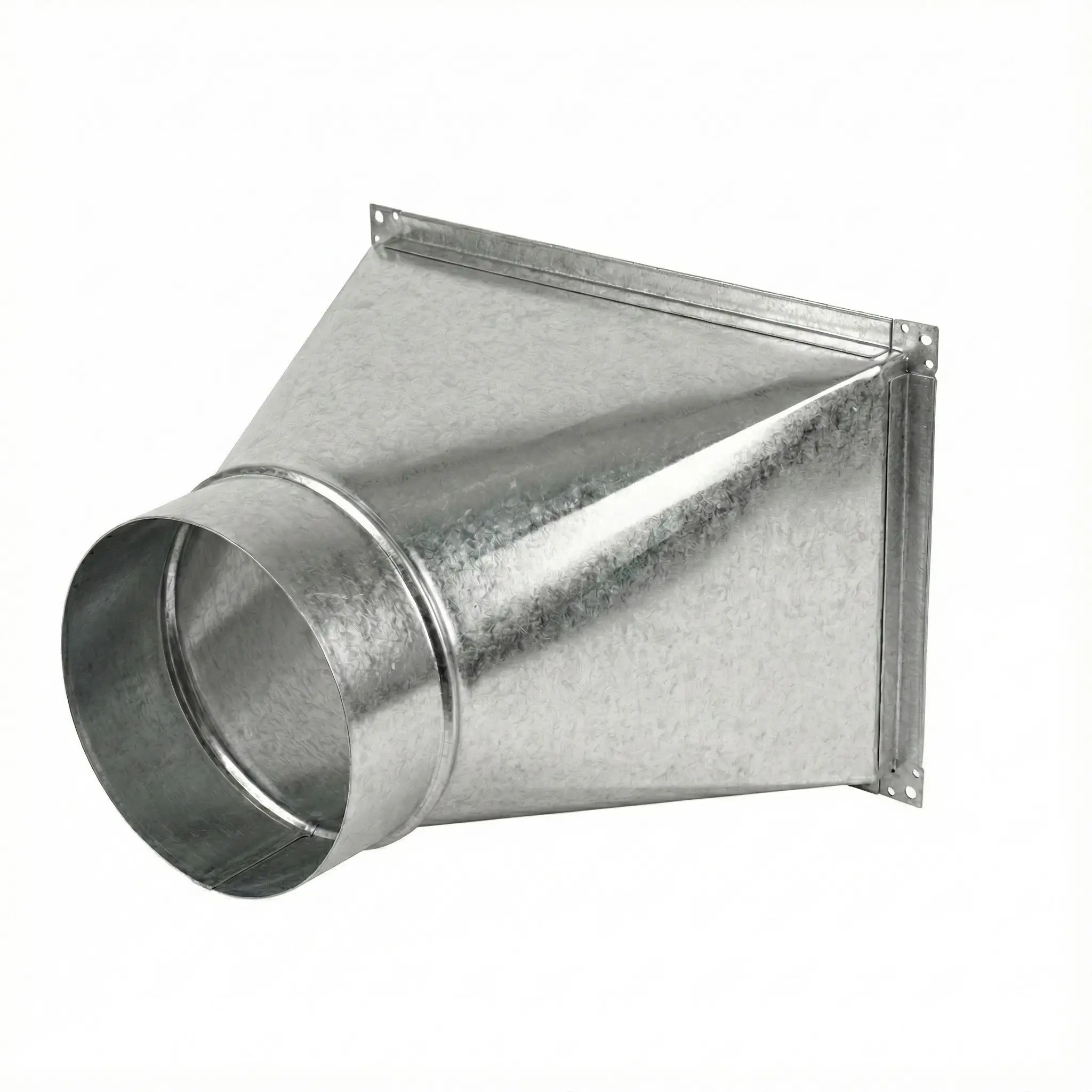

Оцинкованный переход прямоугольное на круглое с фланцами, центральный
Переход прямоугольное сечение на круглое применяется для соединения участков вентиляционной сети различной формы. Изделие обеспечивает герметичную стыковку прямоугольного воздуховода с круглым каналом без утечек воздуха и с сохранением проектной геометрии трассы.

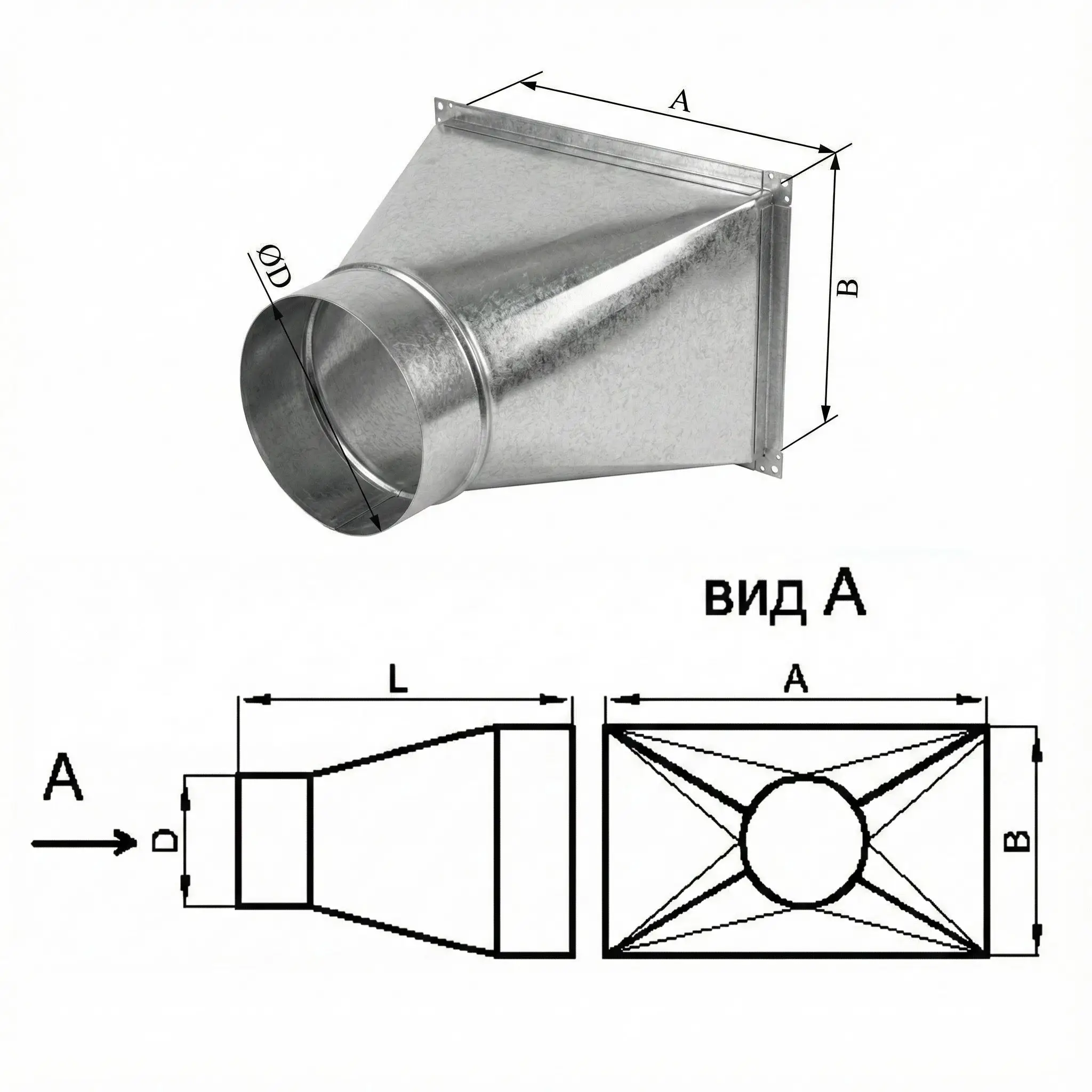

В исполнении «центральный, тип 1» круглое сечение расположено по оси прямоугольного корпуса. Такое решение используется при равномерном распределении потока и отсутствии необходимости смещения относительно базовых плоскостей.
Переход изготавливается из оцинкованной стали по ГОСТ 14918-2020. Толщина металла подбирается в зависимости от размеров прямоугольного и круглого сечений и может составлять 0,5; 0,7; 0,9 или 1,0 мм в соответствии с проектными требованиями.
Длина перехода рассчитывается автоматически с учетом нормативных рекомендаций, что обеспечивает допустимый угол изменения формы канала и снижение аэродинамических потерь.
Со стороны прямоугольного сечения устанавливается фланец с применением монтажной шины №20 или №30 в зависимости от периметра. Круглая часть выполняется под стандартное соединение круглых воздуховодов. Завод «ВентСистемс» использует усиленную шину толщиной 0,7 мм, обеспечивающую стабильную геометрию соединения.
Гарантируется соблюдение фактической толщины металла без применения минусовых допусков.
