Переход прямоугольное сечение на прямоугольное сечение (угловой левый, тип 3)

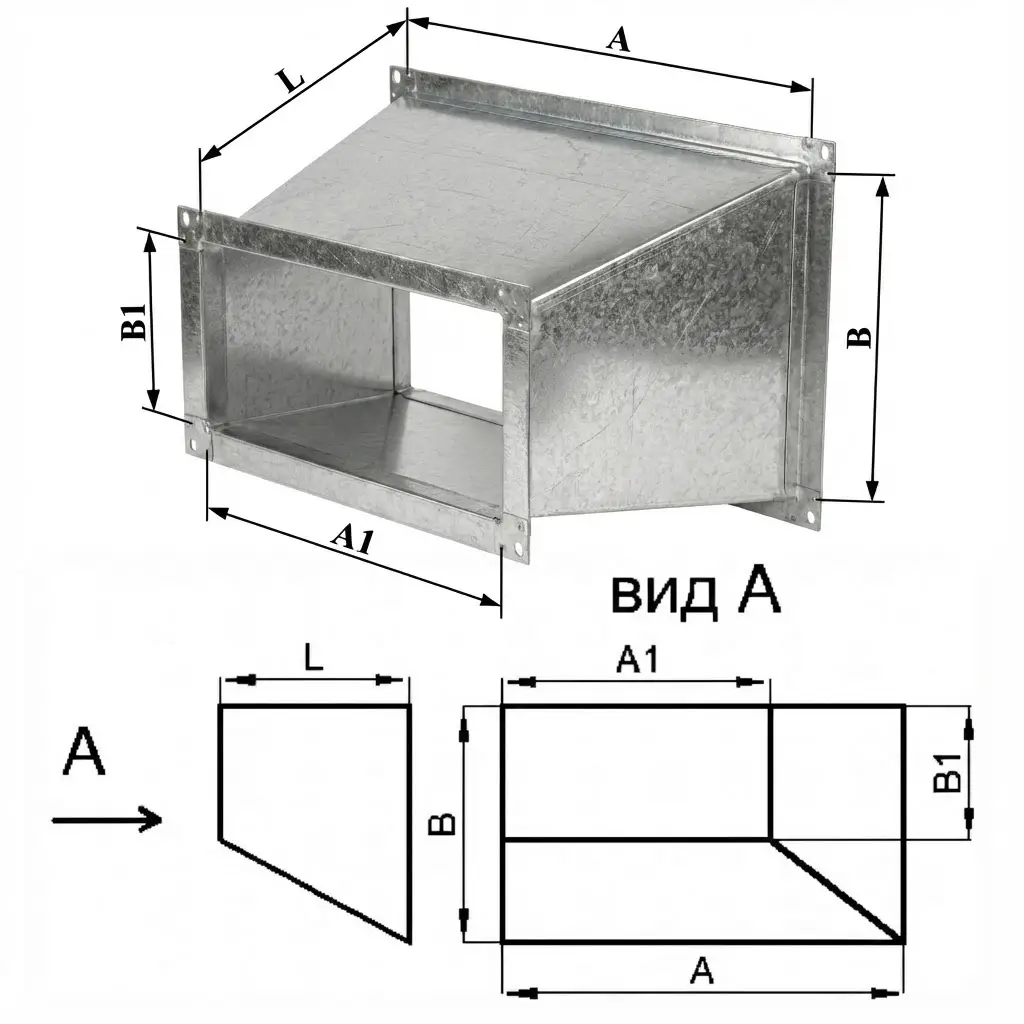

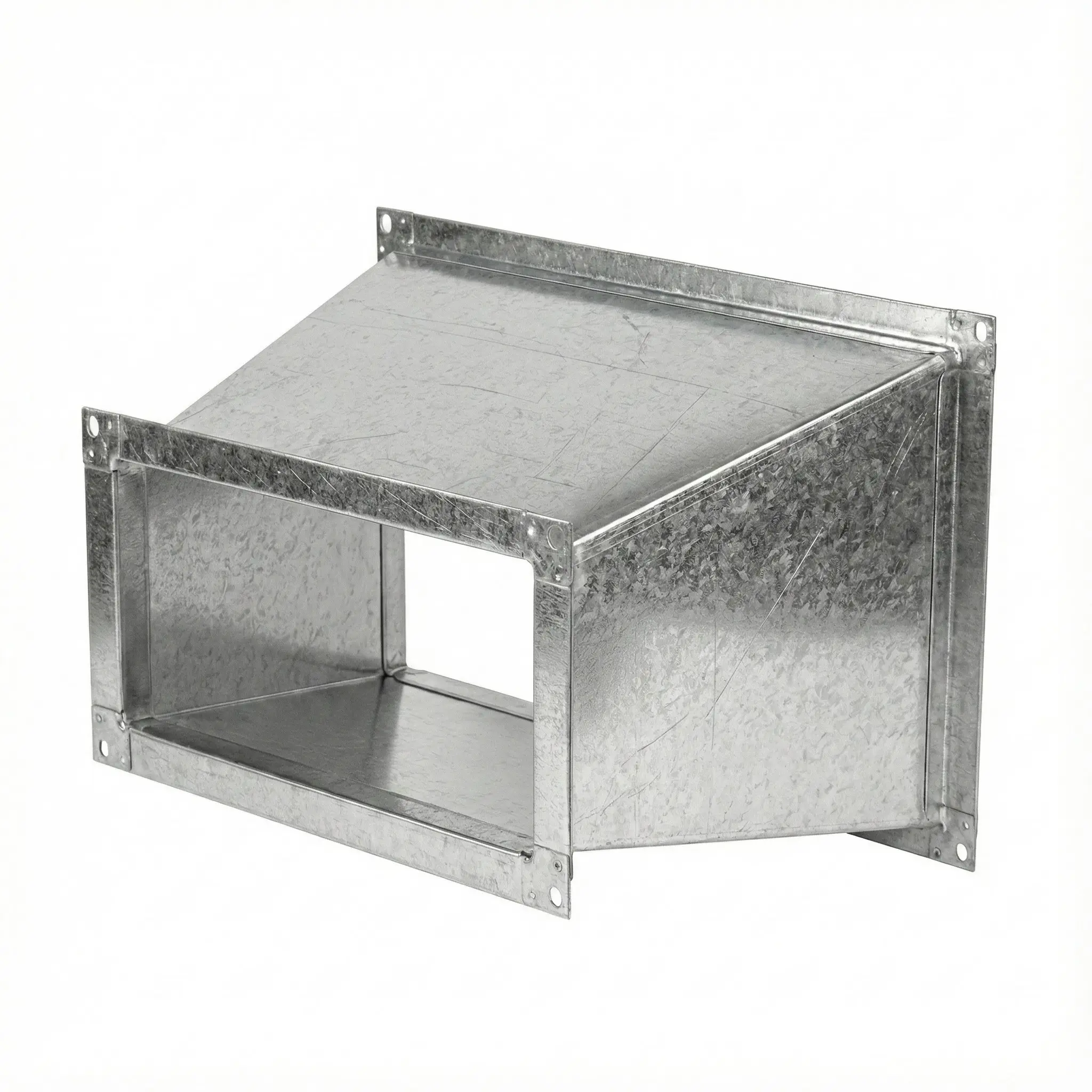

Прямоугольный оцинкованный переход с фланцами, угловой левый
Переход прямоугольного сечения предназначен для соединения воздуховодов различного размера в системах общеобменной вентиляции и кондиционирования. Изделие обеспечивает герметичную стыковку каналов без утечек воздуха и сохранение проектной конфигурации вентиляционной трассы.

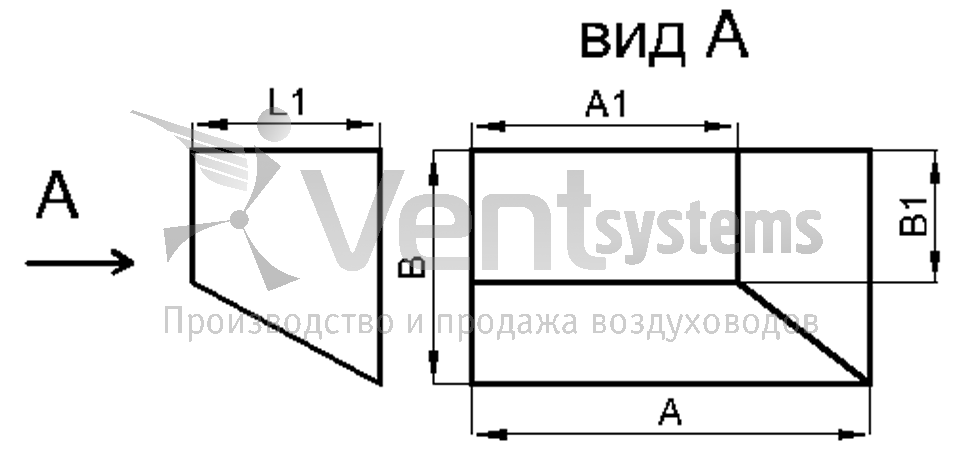

В исполнении «угловой левый, тип 3» входное и выходное сечения смещены относительно друг друга влево. Такое конструктивное решение применяется при необходимости изменения габаритов канала с одновременным смещением оси воздуховода для обхода строительных конструкций, колонн, балок или других инженерных коммуникаций.
Изделие изготавливается из оцинкованной стали по ГОСТ 14918-2020. Толщина металла подбирается в зависимости от размеров входного и выходного сечения и требований проекта и может составлять 0,5; 0,7; 0,9 или 1,0 мм.
Длина перехода рассчитывается автоматически на основании рекомендуемых нормативных параметров, что обеспечивает допустимый угол сужения или расширения и минимизацию аэродинамического сопротивления.
На торцах устанавливаются фланцы с применением монтажной шины №20 или №30 в зависимости от периметра сечения. Завод «ВентСистемс» использует усиленную шину толщиной 0,7 мм, обеспечивающую жёсткость соединения и стабильность геометрии узла.
Завод гарантирует соблюдение фактической толщины металла без использования минусовых допусков.
