Врезка в плоскость прямоугольная c фланцем

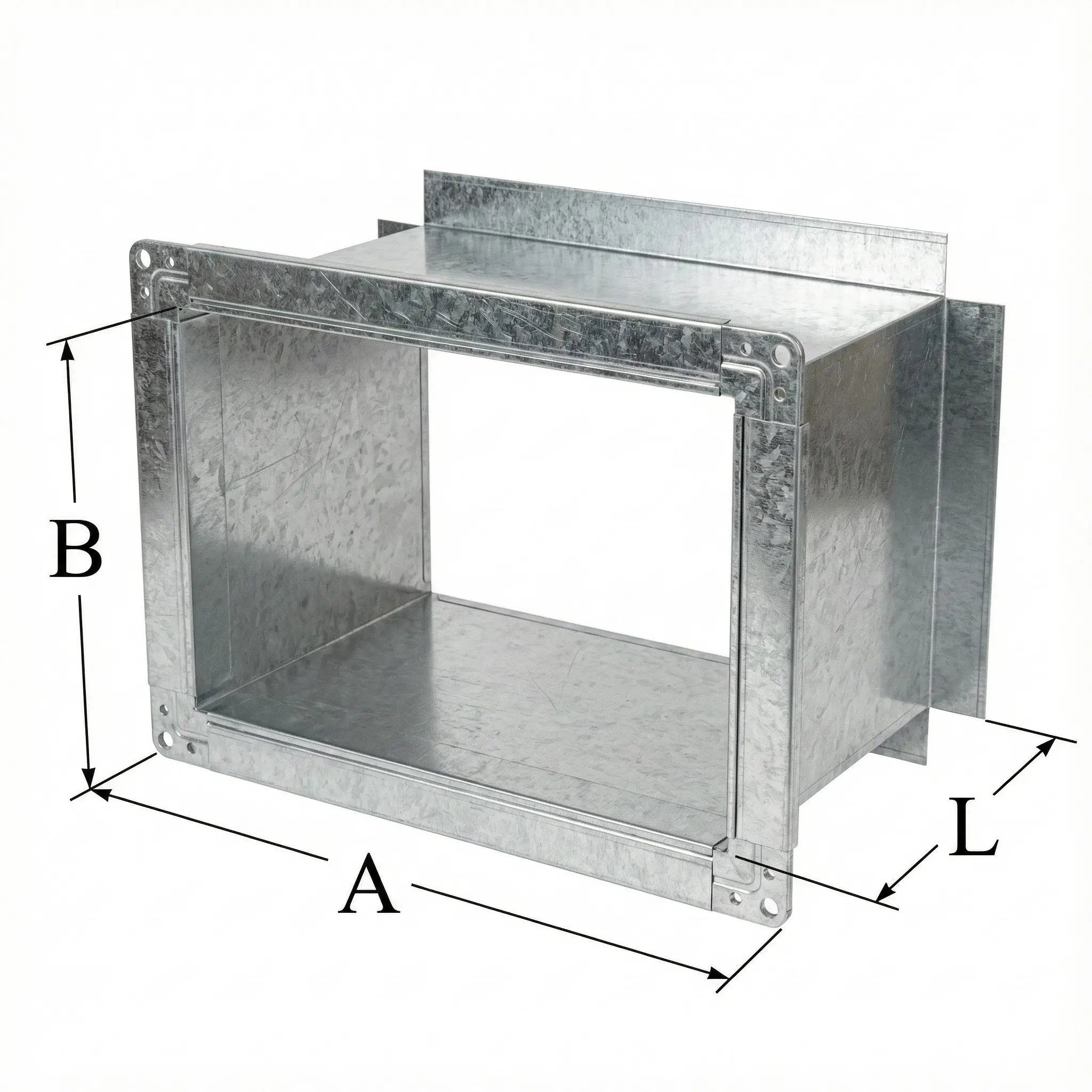

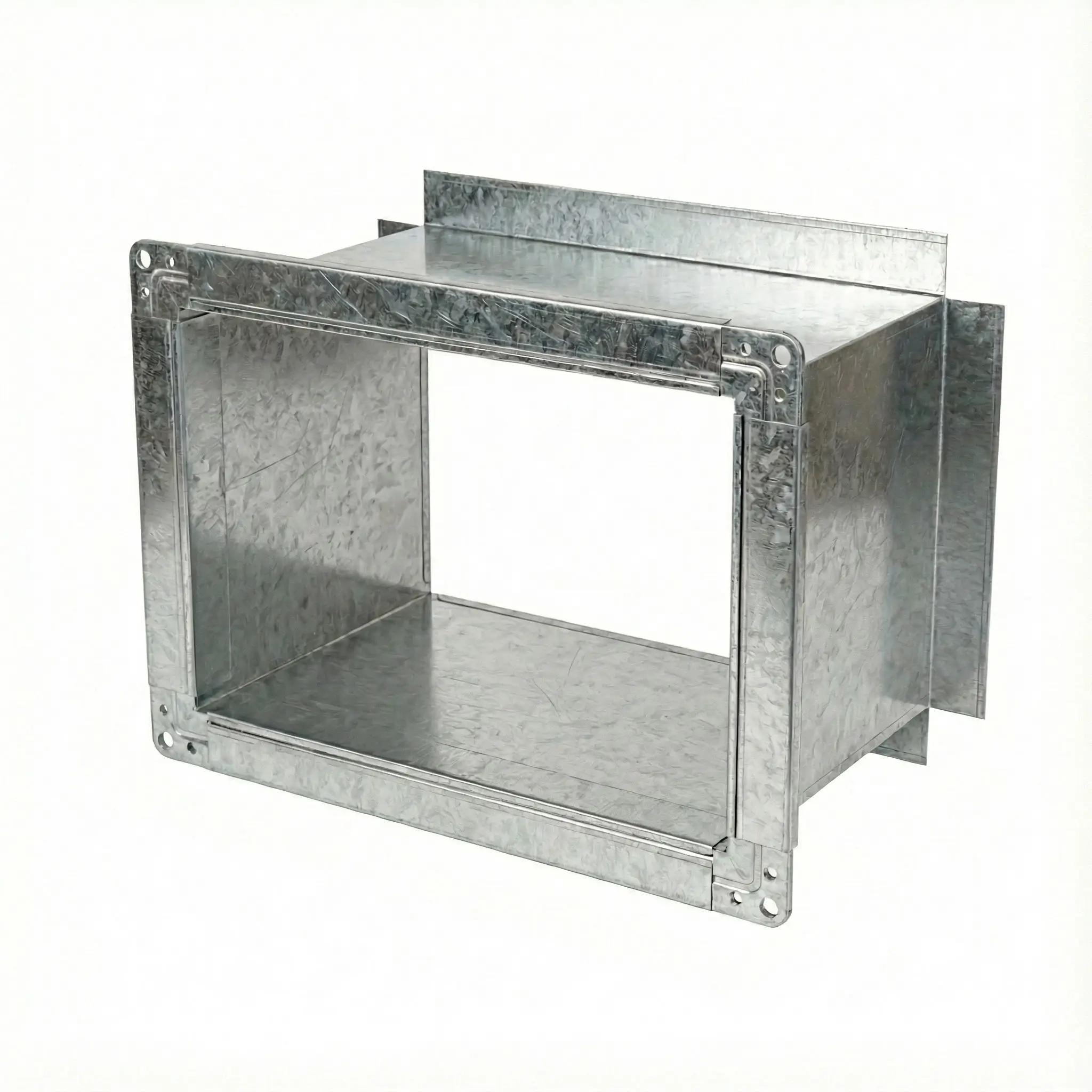

Прямоугольная оцинкованная врезка с фланцем и отбортовкой

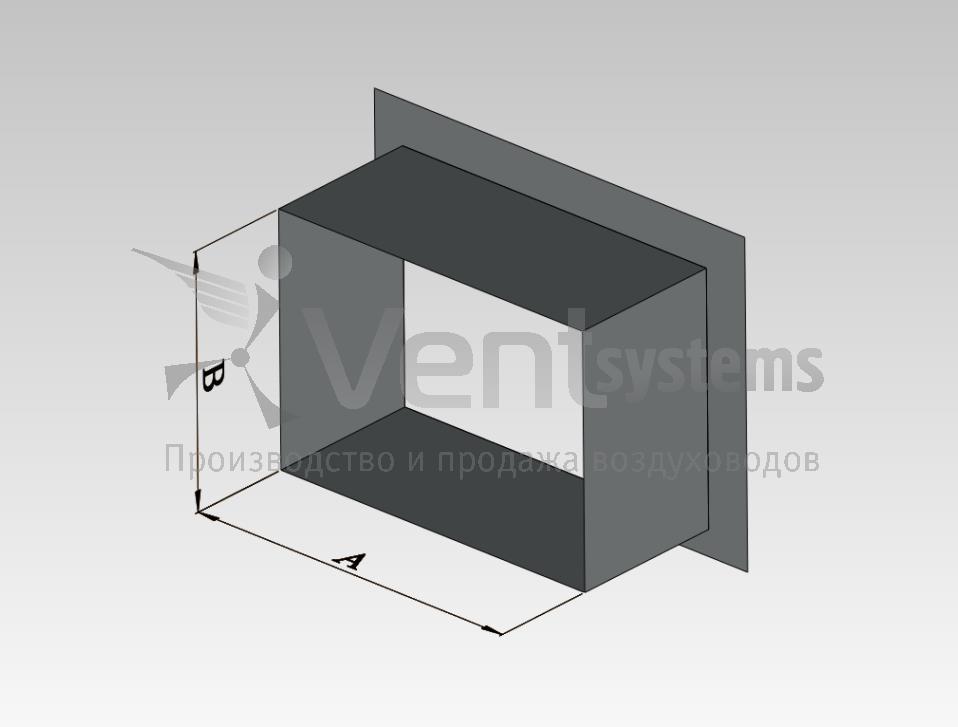

Прямоугольная врезка с фланцем предназначена для подключения дополнительного прямоугольного воздуховода к магистральному каналу с последующим фланцевым соединением. Монтаж выполняется в плоскость стенки основного воздуховода после формирования технологического отверстия по размерам врезки.
Изделие имеет отбортовку по периметру корпуса, обеспечивающую жёсткость конструкции и удобство крепления к стенке воздуховода. Со стороны подключения установлен фланец для болтового соединения с ответным элементом.
Врезка изготавливается из оцинкованной стали по ГОСТ 14918-2020. Толщина металла подбирается в зависимости от размеров и проектных требований и может составлять 0,5; 0,7; 0,9 или 1,0 мм. Фланец выполняется с применением монтажной шины №20 или №30 в зависимости от периметра сечения.
Применяется при создании ответвлений, подключении оборудования или расширении существующей вентиляционной сети без демонтажа магистрального участка. Геометрия изделия обеспечивает плотное прилегание и минимизацию утечек воздуха при правильной герметизации.
Завод «ВентСистемс» гарантирует соблюдение фактической толщины металла без использования минусовых допусков.
