Переход прямоугольное сечение на круглое сечение (угловой правый, тип 2)

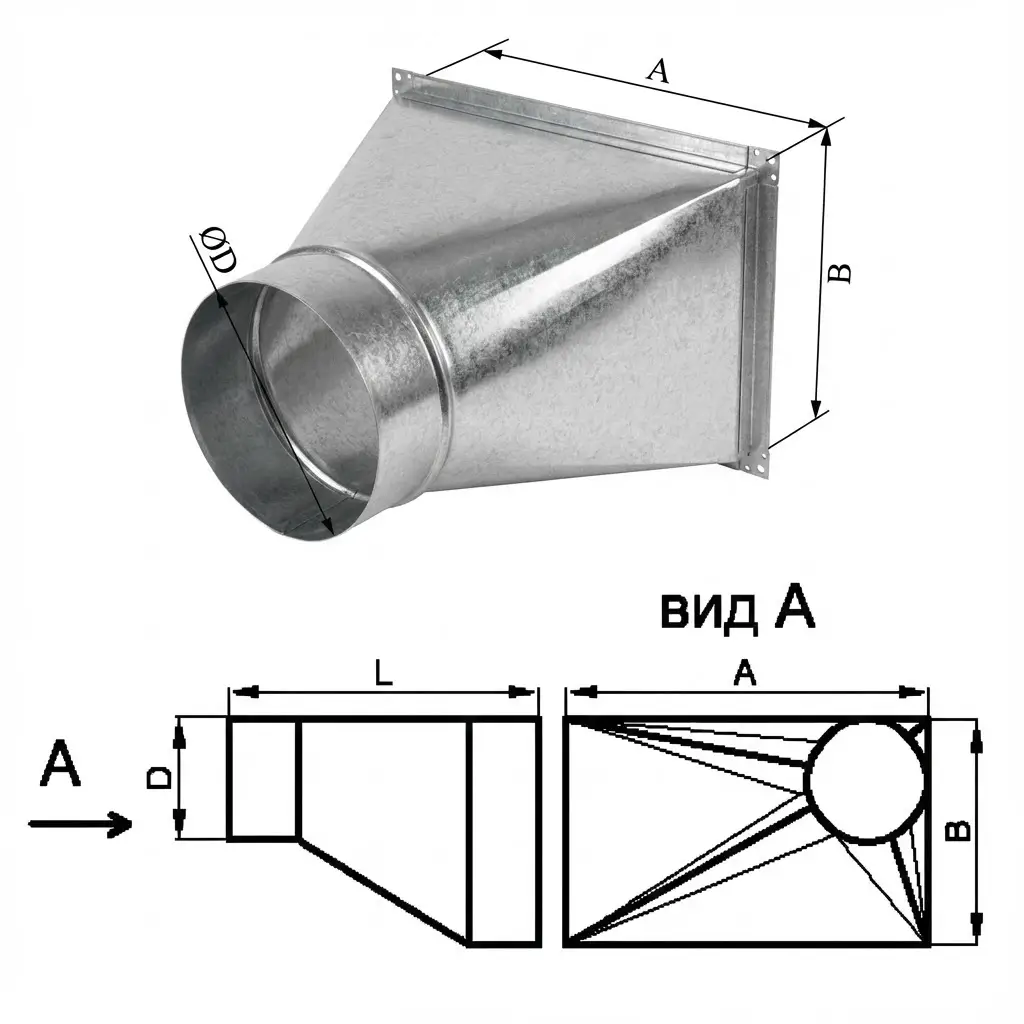

Оцинкованный переход прямоугольное на круглое с фланцами, угловой правый
Переход прямоугольное сечение на круглое применяется для соединения участков вентиляционной сети различной формы. Изделие обеспечивает герметичную стыковку прямоугольного воздуховода с круглым каналом без утечек воздуха и с сохранением проектной геометрии трассы.

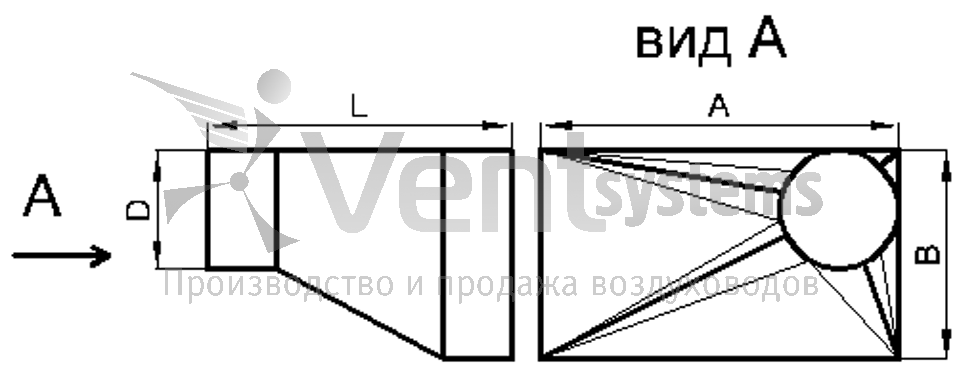

Исполнение «угловой правый, тип 2» предусматривает смещение круглого патрубка вправо относительно оси прямоугольного корпуса. Такое решение используется при необходимости обхода строительных конструкций, оборудования или при привязке к заданной монтажной плоскости.
Переход изготавливается из оцинкованной стали по ГОСТ 14918-2020. Толщина металла подбирается в зависимости от размеров сечений и требований проекта и может составлять 0,5; 0,7; 0,9 или 1,0 мм.
Длина перехода рассчитывается автоматически с учетом нормативных рекомендаций, что обеспечивает допустимый угол изменения формы канала и снижение аэродинамических потерь.
Со стороны прямоугольного сечения устанавливается фланец с применением монтажной шины №20 или №30 в зависимости от периметра. Завод «ВентСистемс» применяет усиленную шину толщиной 0,7 мм, обеспечивающую жесткость соединения и стабильную геометрию узла.
Гарантируется соблюдение фактической толщины металла без применения минусовых допусков.
